引言：

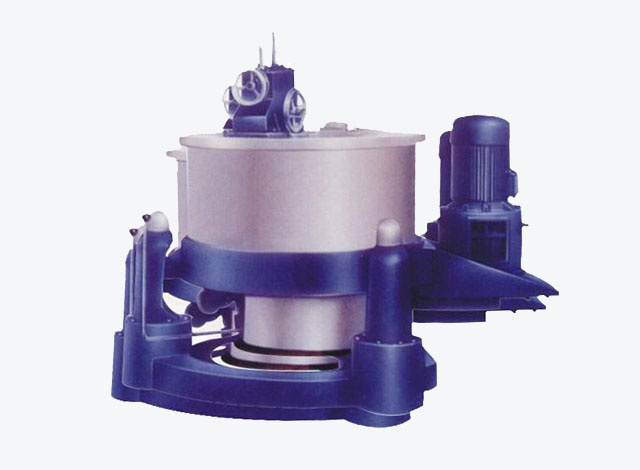

工業離心機是化工行業主要設備之一，它主要通過離心力作用將固液分離，根據工藝特點在開始階段物料主要是固液混合物，剛起動時負載相對較大，當達到一定的轉速時液體在離心力的作用下由離心外側流出，這樣部分液體先被分離出來，隨著電機轉速的進一步提高，負載也相應減小。QD6000變頻器可以滿足工藝要求，實現幾個不同轉速的運行達到分離效果。作為一種工業控制設備在工業離心機上有著廣泛的應用。
奇電變頻器QD6000的特點：
QD6000 是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200 的特點，而且具有自身的優點。QD6000 是壁掛式變頻器，功率范圍0.75KW-500KW，進線電壓380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制。
QD6000具有豐富的客戶端子，包括8路數字量輸入(LI1-LI8)，2路模擬輸入(AI)，2路繼電器輸出(TA)，2路模擬輸出(AO)，5V 輔助電源用于模擬給定輸入，24V輔助電源用于數字量輸入，所有的LI/TA，AI/AO 都可以自由編程定義功能。
MODBUS 接口是QD6000 的標準配置，無需選件。通過MODBUS可以將QD6000連接到更高層的自動化系統。
方案優勢：
低頻運行和加速過程中提供250%的電動額定電流，滿足離心機運行的要求；
具有優異的速度控制精度，控制精度在0.2%，實現精準的速度控制;
具有轉矩響應速度快的優點，在負載波動時，電流波動小；
具有良好的過載能力及環境適應能力，運行可靠性高；
多段速控制，滿足工業生產工藝要求；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
環境適應能力強，完全獨立風道設計可大幅提高抗擊油污、粉塵及濕熱等惡劣環境；
系統簡介：
在本系統中，通過一臺QD6000 22KW變頻器驅動22KW離心機，選用變頻器的多段速功能，實現三段速控制即低速運行、中速運行及高速運行。通過外接的制動單元及制動電阻實現快速停車。
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6000-22RG-T4 | 輸出電流：45A | QD6000 變頻器一臺 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 22kW 離心機一臺 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | 制動單元 |
| 輸出功率：22kW | 環境溫度：-10-40°C | 制動電阻 |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | |
現場使用情況：

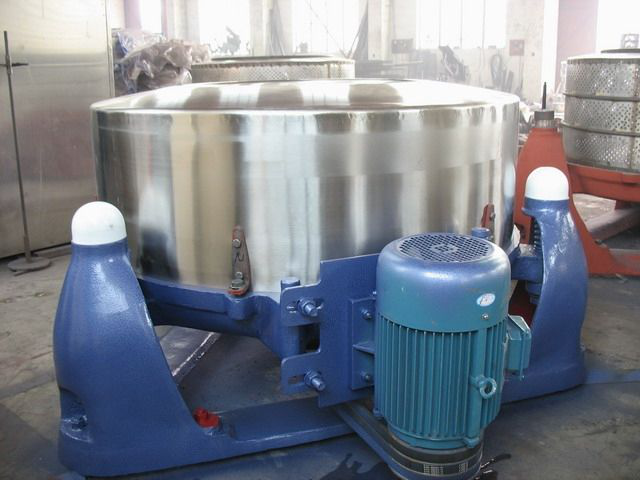

根據現場空間情況，一臺QD6000系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD6000變頻器的工業離心機控制系統已投入運行三年多，取得了良好的經濟效益和社會效益：
控制裝置運行可靠，具有良好的環境適應能力，能抗擊油污、粉塵及濕熱等惡劣環境，故障率低；
采用能耗制動，軟啟軟停，對電網無沖擊；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
經濟效益顯著，兩年多即可收回采用變頻控制系統增加的全部投資；
客戶收益：
采用能耗制動，節省剎車片費用及更換剎車片時間，生產效率提高15%，綜合效益大大提高；
變頻器全面的保護功能，最大限度保障生產連續性；
經濟效益顯著，兩年多即可收回采用變頻控制系統增加的全部投資。
